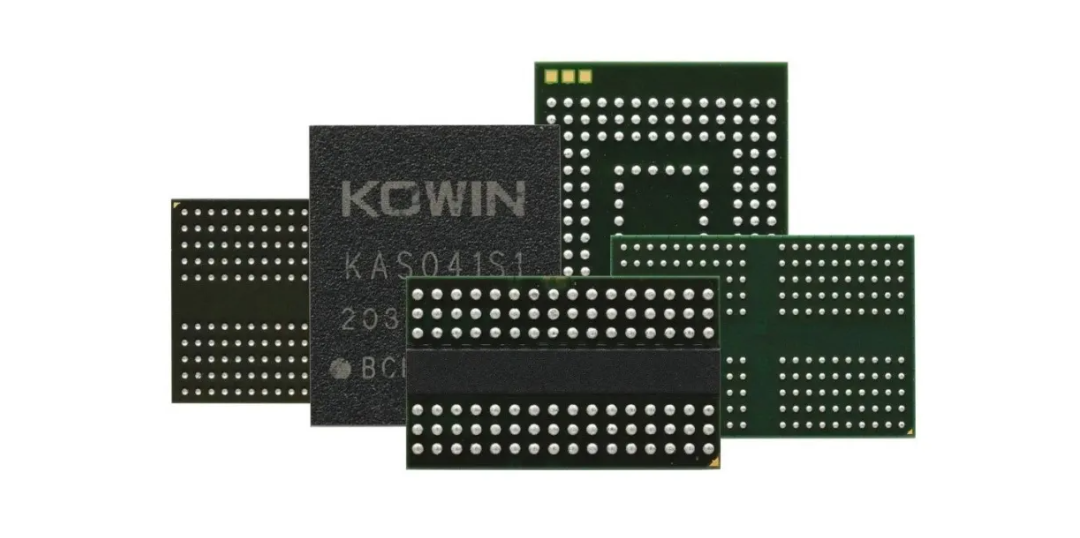

隨著大數據、人工智能、物聯網等新興技術的發展，閃存技術相對于許多計算機技術而言發展得更迅猛。就Flash閃存而言，按功能特性分為兩種：一種是Nor Flash，通常容量較小，主要用于存儲代碼；另一種為Nand Flash，容量較大，主要用于存儲資料，如數碼相機中所用的記憶卡。NOR和NAND是現在市場上兩種主要的非易失閃存技術。

（1）Nand Flash存儲器簡介

1989年，東芝公司發表了Nand Flash結構，強調降低每比特的成本，更高的性能，并且像磁盤一樣可以通過接口輕松升級。Nand Flash沒有采取內存的隨機讀取技術，它的讀取是以一次讀取一塊的形式來進行的，通常是一次讀取512個字節，同時內部采用非線性宏單元模式，為固態大容量?jī)?nèi)存的實現提供了廉價有效的解決方案。

Nand flash存儲器具有容量較大，改寫速度快等優點，適用于大量數據的存儲，因而應用越來越廣泛，如嵌入式產品中包括手機、數碼相機、U盤等。

（2）Nor Flash存儲器簡介

Intel于1988年首先開發出Nor Flash技術，Nor Flash 的特點是芯片內執行（XIP, eXecute In Place），其讀取和我們常見的 SDRAM 的隨機讀取形式類似，用戶可以直接運行裝載在 Nor Flash 里面的代碼，這樣可以減少 SRAM 的容量從而節約成本。因?yàn)槠渥x取速度快，不易出錯，多用來存儲程序、操作系統等重要信息。

（1）啟動方式不同

 開發板上電啟動時，Nor Flash在啟動時直接從0地址開始運行，CPU從Nor Flash的0地址開始執行程序。

Nand Flash會先把Nand Flash中前4K內容自動拷貝到片內內存（SRAM）中去，然后CPU從SRAM的0地址開始執行程序。用戶不能直接運行Nand Flash上的代碼，因此多數使用Nand Flash的開發板除了使用Nand Flash以外，還用上了一塊小的Nor Flash來運行啟動代碼。

（2）接口差別

Nand Flash是I/O串行接口，通過8個引腳用來傳送控制、地址和數據信息，各個產品或廠商的方法可能各不相同。讀和寫操作采用512字節的塊，這一點有點像硬盤管理此類操作，所以基于NAND的存儲器就可以取代硬盤或其他塊設備。

Nor Flash帶有SRAM接口，可以輕松地掛接在CPU的地址、數據總線上，對CPU的接口要求低；有足夠的地址引腳來尋址，可以很容易地存取其內部的每一個字節。但不同容量的NorFlash的地址線需求不一樣，Nor Flash芯片容量升級不便。

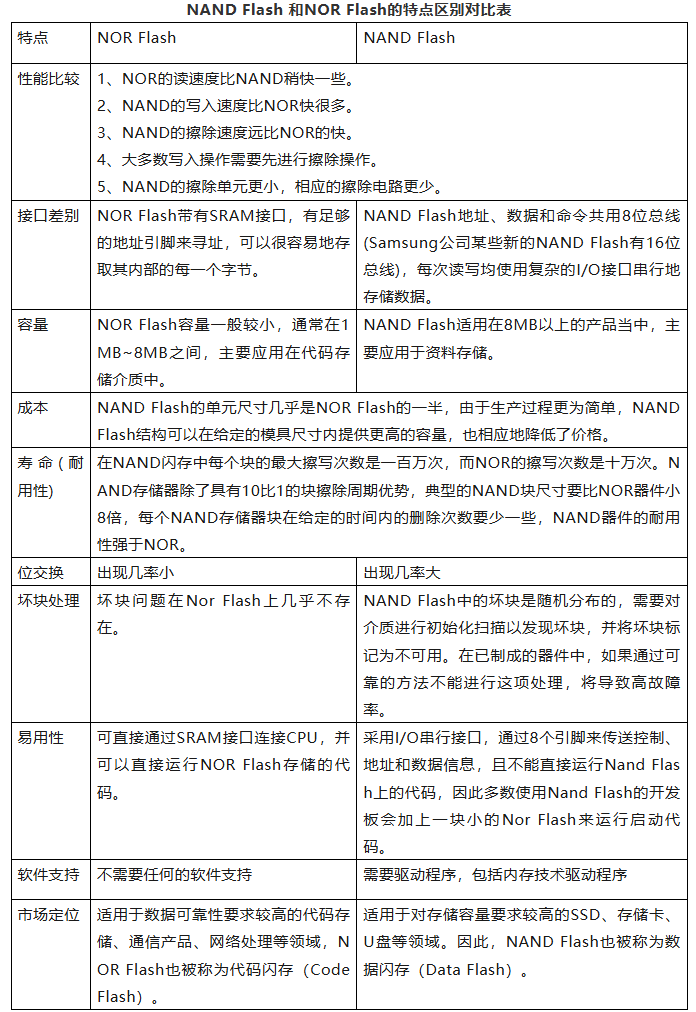

（3）Nand Flash和Nor Flash的性能比較

Nand Flash和Nor Flash均為非易失存儲器，可以對稱為塊的存儲器單元塊進行擦寫和再編程。寫入操作只能在空或已擦除的單元內進行，所以大多數寫入操作需要先進行擦除操作。但在性能上有以下差別：

1、讀取數據時，Nand Flash 首先需要進行多次地址尋址，然后才能訪問數據；而 Nor Flash是直接進行數據讀取訪問，因此NOR的讀速度比NAND稍快一些。

2、NAND器件執行擦除操作簡單，而NOR則要求在進行擦除前先要將目標塊內所有的位都寫為0。同時，NAND的擦除單元更小，相應的擦除電路更少，因此NAND的擦除速度遠比NOR的快很多。

3、NAND寫入單元小，寫入速度比NOR快很多。

（4）容量和成本對比

Nand Flash的單元尺寸幾乎是NOR器件的一半，由于生產過程更為簡單，NAND結構可以在給定的模具尺寸內提供更高的容量，因此相同容量下，NAND器件的成本比NOR低。

（5）能耗不同

NOR閃存在初始上電期間通常需要比NAND閃存更多的電流。但是，Nor Flash的待機電流遠低于Nand Flash。兩者的瞬時有功功率相當，因此，有效功率由存儲器活動的持續時間決定。Nor Flash在隨機讀取方面具有優勢，而Nand Flash在擦除、寫入和順序讀取操作中消耗的功率相對較低。

（6）Nand Flash和Nor Flash的壽命(耐用性)

在NAND閃存中每個塊的最大擦寫次數是一百萬次，而NOR的擦寫次數是十萬次。NAND存儲器除了具有10比1的塊擦除周期優勢，典型的NAND塊尺寸要比NOR器件小8倍，每個NAND存儲器塊在給定的時間內的刪除次數要少一些，nand器件的耐用性強于nor。

（7）可靠性對比

在Flash的位翻轉（一個bit位發生翻轉）現象上，NAND的出現幾率要比Nor Flash大得多。這個問題在Flash存儲關鍵文件時是致命的，所以在使用Nand Flash時建議同時使用EDC/ECC等校驗算法，提高可靠性。

NAND器件中的壞塊是隨機分布的，需要對介質進行初始化掃描以發現壞塊，并將壞塊標記為不可用。在已制成的器件中，如果通過可靠的方法不能進行這項處理，將導致高故障率。而壞塊問題在Nor Flash上是不存在的。

（8）軟件支持

當討論軟件支持的時候，應該區別基本的讀/寫/擦操作和高一級的用于磁盤仿真和閃存管理算法的軟件，包括性能優化。

在NOR器件上運行代碼不需要任何的軟件支持，在NAND器件上進行同樣操作時，通常需要驅動程序，也就是內存技術驅動程序(MTD)，NAND和NOR器件在進行寫入和擦除操作時都需要MTD。

使用NOR器件時所需要的MTD要相對少一些，許多廠商都提供用于NOR器件的更高級軟件，這其中包括M-System的TrueFFS驅動，該驅動被Wind River System、Microsoft、QNX Software System、Symbian和Intel等廠商所采用。

其他作用

驅動還用于對DiskOnChip產品進行仿真和NAND閃存的管理，包括糾錯、壞塊處理和損耗平衡。

從應用形態上看，Nand Flash的具體產品包括USB（U盤）、閃存卡、SSD（固態硬盤），以及嵌入式存儲（eMMC、eMCP、UFS）等。USB屬于常見的移動存儲設備，閃存卡則用于常見電子設備的外設存儲，如相機、行車記錄儀、玩具等。

SSD即常見的固態硬盤，一般應用于個人計算機、服務器等領域。SSD作為新興的大容量存儲設備，具有磁盤（傳統HDD硬盤）所不具備的優點，前些年由于SSD高昂的價格，只攻占了磁盤的少部分領域。由于近年SSD價格下降，以及數據中心的迅速擴張，數據存儲的需求也在不斷上升，因此由SSD驅動的Nand Flash的需求增速也較為迅速。

嵌入式存儲是Nand Flash應用的另一大領域。其特征是將Nand Flash存儲芯片與控制芯片封裝在一起，控制芯片采用特定的通訊協議，可提升存儲數據通訊的速度與穩定性。

嵌入式Nand Flash存儲廣泛應用于手機、平板電腦、游戲機、車載電子等需求高容量存儲的新興領域，該手機主板采用的是eMMC。與計算機相同，手機同樣需要處理器、DRAM和Nand Flash，區別在于其產品的最終形態不同，計算機內部的形態為CPU+內存條+硬盤，而手機則采用eMMC或eMCP兩種形式：“處理器+eMCP”或“集成了LPDDR的處理器+eMMC”。

嵌入式存儲是Nor Flash的主要應用領域，基于其讀寫速度快、可靠性高、成本高、可芯片內執行程序的特點，多用來存儲少量代碼、程序、操作系統等重要信息。

近幾年，Nor Flash市場飛速增長，該增速主要得益于汽車電子和物聯網、5G和智能手機及其周邊（如TWS耳機和可穿戴式設備）等需求的推動。

隨著智能產品需要實現的功能越來越多，為了存儲更多固件和代碼程序，則選擇通過外擴一顆甚至更多的Nor Flash來實現。

應用場景有：

（1）智能手機及周邊設備：OLED屏是有機屏幕，它內部需要一個補償算法，該算法存儲在Flash里面；另外還有TDDI屏以及屏下指紋的模組，它們都需要一個Flash來存儲驅動和算法。

（2）物聯網：伴隨著5G基站的高密度布局，萬物互聯時代的數據流源源不斷，人與人之間、人與設備之間、人與云端服務器之間、設備與設備之間的各種數據交互都會產生海量的IoT節點，且這些節點對應的設備都會用到Nor Flash。比如，當前最流行的TWS耳機需要內置兩顆Nor Flash。

（3）車載：小到車載攝像頭，大到高級駕駛輔助系統（ADAS），車用子系統由于程序代碼量較大則會采用外部Nor Flash芯片，汽車儀表盤是通過Nor Flash來實現快速啟動的。

（4）工業領域：例如新標準智能電表為延長數據量存儲期限，使用Nor Flash替代鐵電存儲。

（5）5G、通訊設備：5G基站、微基站催生出了各種各樣的節點設備，5G 還加速推動了工業物聯網、車聯網、自動駕駛、邊緣計算的發展，這些應用都離不開Nor Flash。
